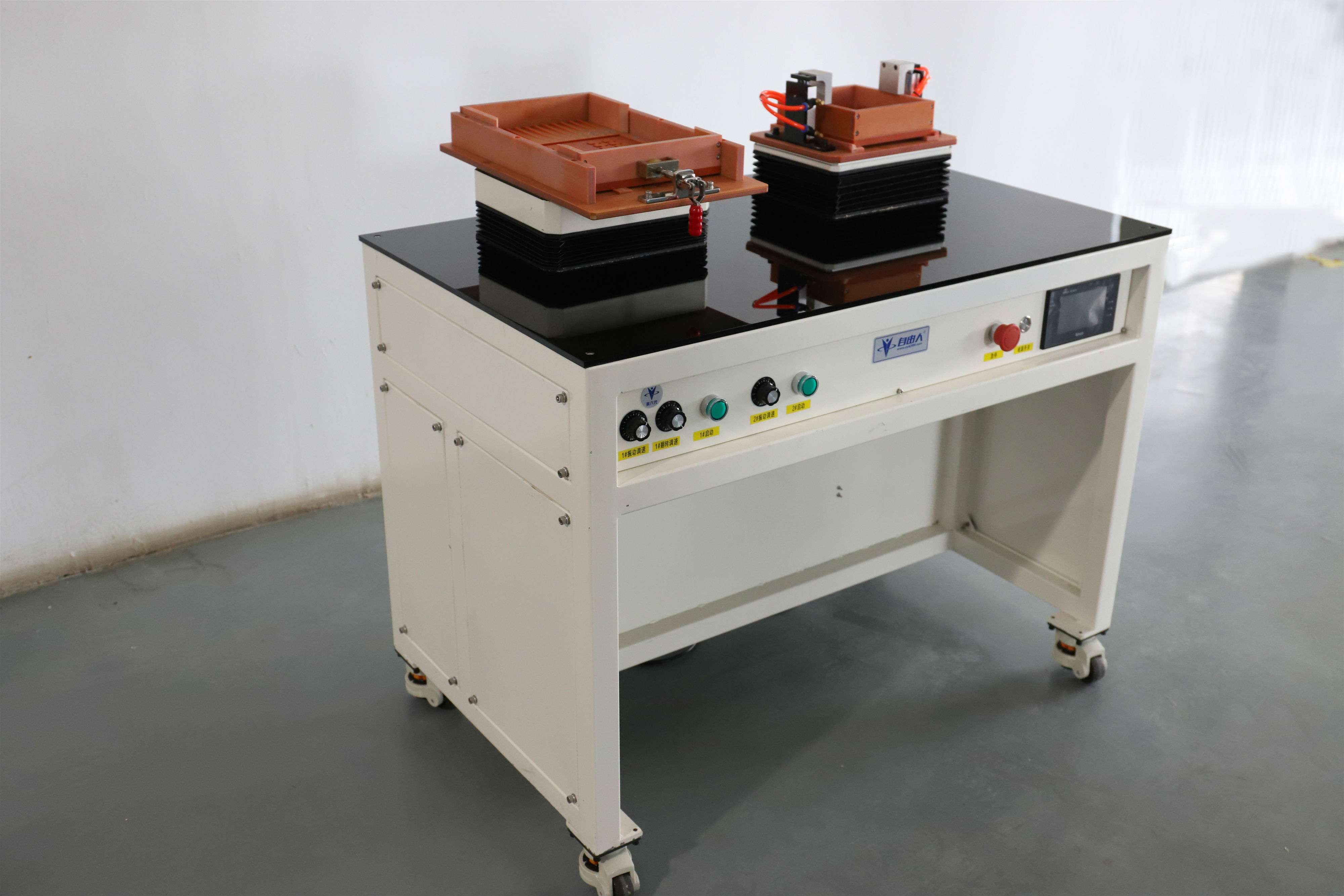

最近幾年自由人整列機在電子行業、二極管行業、燒結行業得到廣泛應用，今天我給大家介紹一款適用于pogopin產品整列裝配的新款零件整列裝備——自由人水平對向式雙工位pogopin整列機PAM-TZ-II。
這臺pogopin整列機采用桌面式設計理念，方便用戶在pogopin整列好直接進行裝配。
以T型小針規格高度是4.6mm，針的T面φ0.8mm，針直徑0.46mm；墊圈外徑1.56mm,內徑0.86mm厚度為0.05mm，以這個產品為例，我們先用pogopin整列機分別整列T型小針和墊圈。
第一步，我們先將墊圈倒入水平式整列機的料槽，通過觸摸屏設定好零件整列周期，旋鈕調試振動頻率和振動速度。參數設定好，啟動整列機，大約 秒，墊圈就整列完成了。

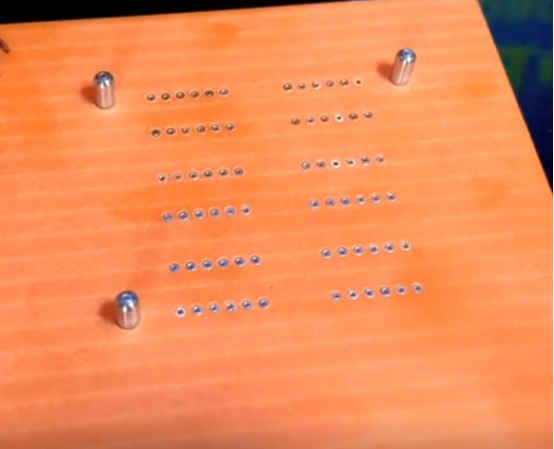

第二步，我們將整列好的治具板取出來，通過定位銷孔扣上治具蓋板，把組合好的治具工裝放入垂直縱向式整列機上，我們將T型針件倒入整列機的料槽中，按下啟動按鈕，氣缸自動壓緊料槽后開始整列。
第三步，T型小針件陣列到治具工裝里，我們?nèi)∠抡泻玫闹尉吖ぱb，然后在取下翻轉蓋板。

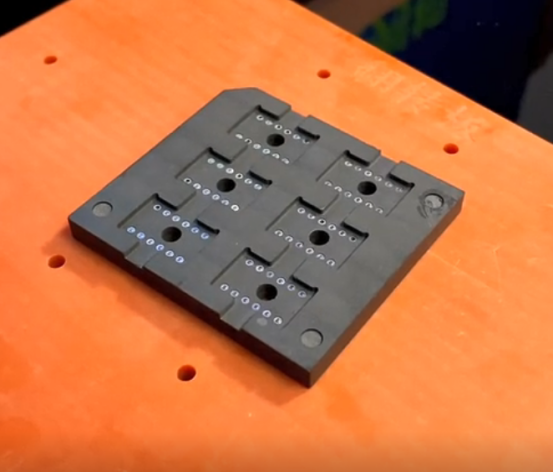

第四步，我們把翻轉板扣到整列好的治具工裝上，雙手壓緊翻轉180°，取下治具板。我們最終要把pogo pin T型小針件和墊圈組合好裝配到這個石墨板中。
第五步，我們將石墨板通過定位銷孔分別扣到翻轉板上。
第六步，把翻轉蓋板扣到石墨板上，雙手壓緊翻轉180°，取下治具板，這樣Pogo pin T型小針件和墊圈組合好裝配好了。
平一自動化9年專注零件整列機的研發與制造，免費為用戶提供零件供料系統解決方案，如果你也有pogo pin針型零件裝配的需求，請與我們聯系吧！
