自由人自動擺盤機是將微小零件按一定的規則要求自動排列的自動化設備。主要應用于3C電子行業,用于替代人工擺放,從而提高生產效率,降低了勞動力成本。

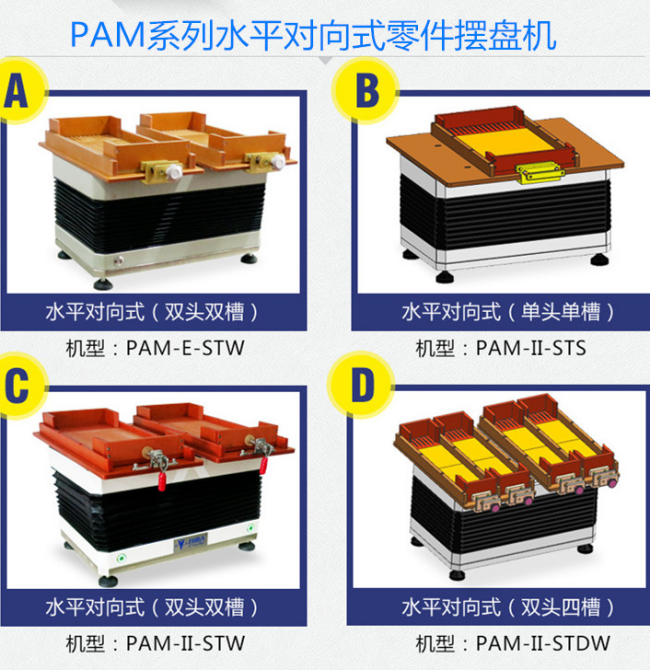

青島平一自動化有限公司是一家研發與生產自由人擺盤機高新技術企業,通過8年的研發,擺盤機的類型已增加為水平對向式擺盤機,縱向式擺機,回轉式擺盤機等多種機型 。而從負載上要分為了迷你型擺盤機,輕載型擺盤機和重載型擺機。以適用不同的應用場景。

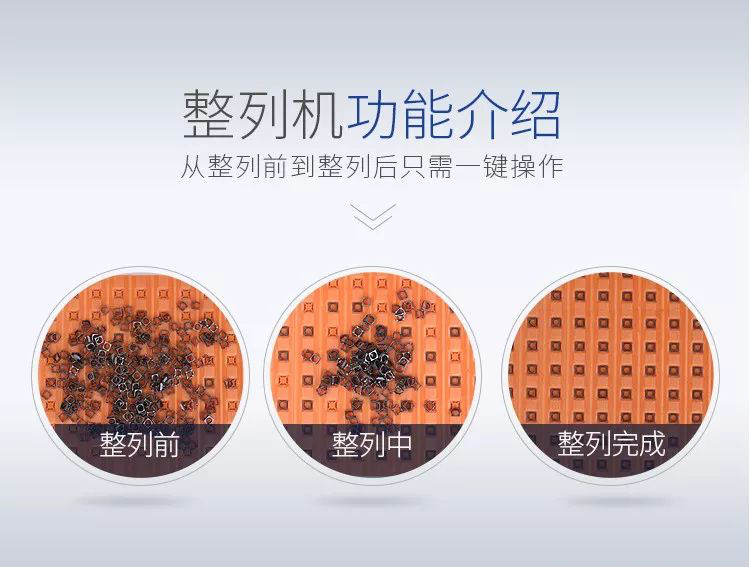

對于3C行業中多種多樣的產品,在整列或排列時,有的產品要求需要對產品本身的正反面進行區分,即在自動擺盤機工作完成后,對所排列的產品要求朝向一致。
那自由人擺盤機是如何通過那3步快速整列區分小零件正反面的呢?

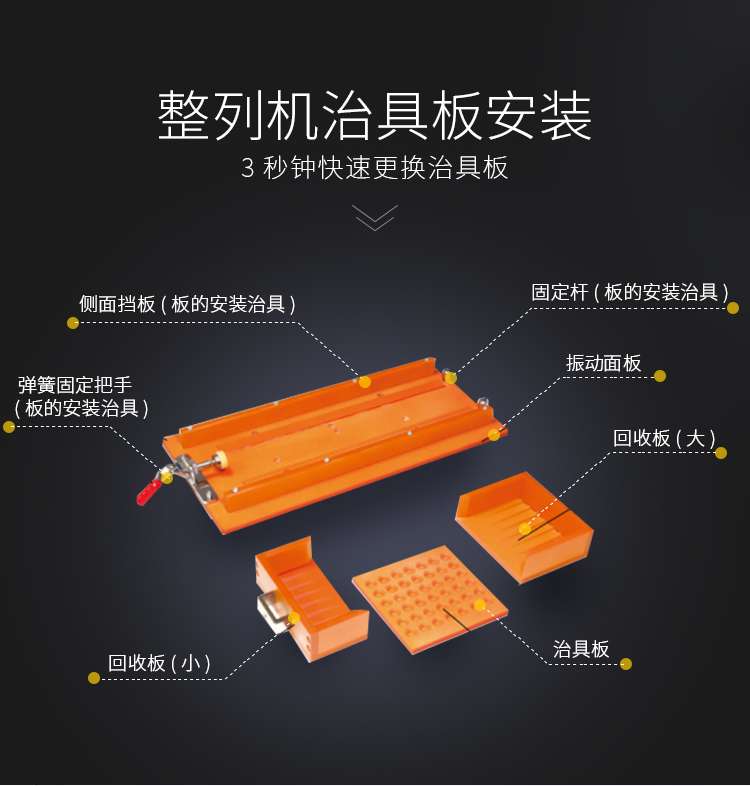

第一步 根據產品的外觀特征設計自動擺盤機的工作治具板
產品的外觀特征是設計治具板的首要條件,設計人員通過客戶所提供的產品以及二維或三維圖紙進行產品特性分析。對治具板上的入料孔位進行外觀與單邊外放尺寸的確認,一是要保證產品的入孔率,二要保證入孔后產品的正反面統一。
第二步 通過調整自由人自動擺盤機的翻轉角度與振動頻率等參數來保證入孔正確
通過調整自動擺盤機的運行參數,可有效的修正產品正反面入孔的錯誤,當發生入孔錯誤時。通過合造的角度與頻率調整,可將入錯的產品給振出,空的孔位會自動再次落入產品。
第三步 通過真空吸附來保證產品入孔的正反面一致
對于某一些產品的特性,可以通過真空吸附的方式來保證入孔正反面的一致性。當入孔正確時,產品在孔位內與孔的四邊進行了緊密的接觸,此時通過真空將產品吸住。而當產品入孔錯誤時,產品與孔位將產生間隙,此孔的真空吸附力大大減小,而自動擺盤機在前后搖擺與水平振動時,將會把入錯孔的產品振動出來。
要保證產品在自動擺盤機上的高入孔率與正確入孔率,須通過產品特征本身來確定所采用整列方式,與選擇適合的擺盤機機型。不同產品的外觀特征,需要研發工程師進行分析、測試與打烊,才能推薦出適合您的自動擺盤機的機型。1臺自動擺盤機頂5個操作工,大大的提升看工作效率,降低了勞動成本。
如果您也有小零件需要區分正反面,那就與我們聯系吧!
